远苏科技PCB制板方案
本方案编号:PCB300A+

方案配置:
裁板机:型号 C60
雕刻机:型号 A9
过孔电镀机:型号K90
PCB曝光机:型号E60
字符丝印机:型号S6
视频检测仪:型号X60
放大镜:型号SUV100
配件:雕刻刀 1套/10把 雕刻钻1套/10把
耗材:覆铜板10片 规格:标配

天津远苏精电科技有限公司

生产工艺及生产过程:
PCB制板工艺:(单面)
裁板-钻孔-雕刻-阻焊-字符-板面处理-检修-成品
PCB制板工艺:(双面)
裁板-钻孔-孔金属化-雕刻-阻焊-字符-板面处理-检修-成品


工艺目的:
裁板:将覆铜板通过精密裁板机裁成所需尺寸,一般比所需要尺寸多出来1CM边框。
钻孔:根据软件提示,将PCB板上所有的孔通过雕刻机钻出所需的孔。
孔金属化:用过孔电镀系统对PCB板上的孔进行金属化处理。
雕刻:用PCB雕刻机对覆铜板进行雕刻,雕刻出所需的线路。
阻焊:用曝光机对雕刻好的PCB板进行曝光,将曝光好的PCB板进行绿油阻焊。
字符:用丝印机对做好阻焊的PCB板进行字符的丝印。
板面处理:将做好的线路板进行表面处理,便于焊接。
检修:通过视频检测仪处理表面细微金属碎屑,以便于达到最佳效果。




设备配置:

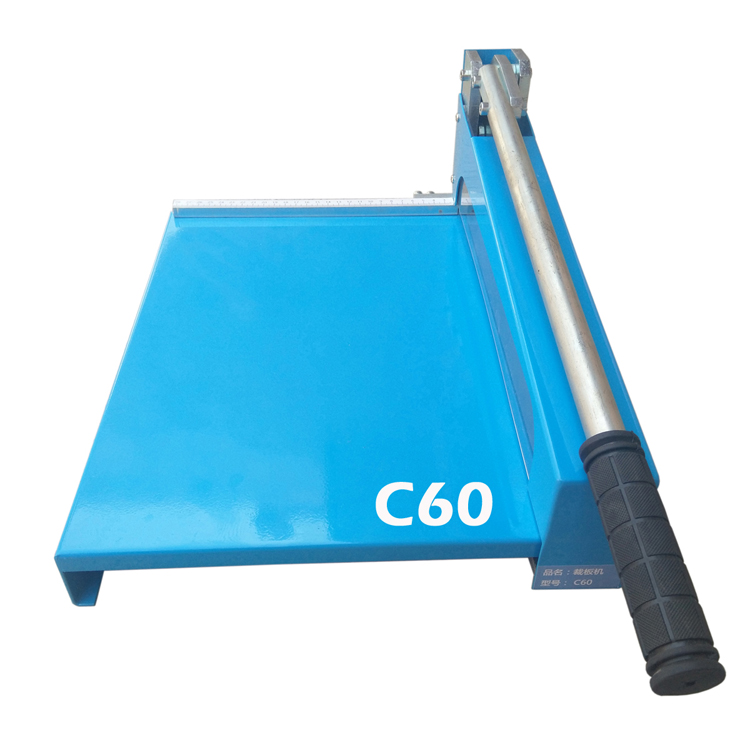

 (1)裁板机C60

产品概述: 远苏科技是国内顶级PCB雕刻机生产制造商,专注于国内外高端企业及学校客户的精密研发制板需求,提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。

技术参数
最大切板尺寸 345mm
外形尺寸 480*330*180mm
重量 12kg

产品亮点
  • 特制钢长寿命刀刃,耐用性强,独特的省力杠杆式设计,轻松切割各种厚板材。
  • 流线型的外观符合人体工程学的设计。
  • 配置水平对位功能,可以方便的切割固定形状的PCB板。
  • 最大切割长度345mm,最大切板厚度3mm。
  • 具有对位和固定标尺,精度更高,使用更方便。
  • 防误伤安全装置,固定透明保护罩,既保证不会误伤手指,同时也可以清晰观查切板过程及切板质量。

产品用途
C60高精度裁板机主要用于PCB制板工艺过程中线路板的裁切工艺,流线型的外观设计,独特的省力杆设计及防误伤装置,让操作者能够安全轻松的裁板。

(2)过孔电镀机K90

产品概述: 远苏科技是国内顶级PCB雕刻机生产制造商,专注于国内外高端企业及学校客户的精密研发制板需求,提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。

技术参数
最大板面 300*300mm
最小孔径 0.3mm
最大厚径比 2.5:1
输出电流 0-15A
工作电压 220V/50HZ
外形尺寸 660mm(L)×560mm(W)×480mm(H)
重量 90kg

产品亮点
  • 电镀液微循环系统:内置两套微孔发泡管和静音气泵使电镀液形成微循环,提高过孔电镀的质量。
  • 电镀件往复运动功能:通过调速,可控制电镀速度。
  • 环保无污染:K90采用新型环保黑孔化直接电镀工艺,安全、可靠、高效。黑孔液不含有传统的化学镀铜成分,取消甲醛和危害生态环境的化学物质在配方中的使用,属于环保型产品。
  • 操作便捷:产品槽体采用耐酸碱材料,恒温装置采用钛加热管,能自动恒温,槽体工作时间、温度可预设,操作简易方便,自动化程度高,贯孔导通率100%。
  • 一体化的设计:使整机结构紧凑。
  • 密封式的设计:保证电镀液不受污染,保证电镀质量。

产品用途
K90过孔电镀机,又称孔化机,镀铜机,在PCB物理快速制板工艺中主要用于对线路板上的孔进行金属化处理。较常用于双面板线路板的贯孔沉铜工艺。将完成钻孔的覆铜板置于本机中,设置好相关参数,即可轻松快速的完成金属孔化工艺,机器带有加热,鼓气及电镀功能。

(3)线路板雕刻机A9
产品概述: 远苏科技是国内顶级PCB雕刻机生产制造商,专注于国内外高端企业及学校客户的精密研发制板需求,提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。



技术参数

加工范围 单面板/双面板
加工面积 330×330mm
最小加工线径 3mil(0.075mm)
最小加工线距 5mil(0.125mm)
分辨率 0.03mil(0.75um)
X、Y行程 335mm
Z行程 130mm
换刀系统 气动换刀
工作速度 8.4m/min(Max)
主轴转速 0~80000r/min,无级可调速,软件自动优化转速
主轴功率 95W
主轴电机 变频电机
定位系统 330万像素工业级摄像头
刀具库 φ7.55mm 钢刀具库
刀具安装座 全铝防锈
刀具类型 自带定位环
刀具检测分辨率 0.1mm
刀具间距 27.5mm
换刀时间 3-20s
刀具检测时间 0.15s
直线导轨 进口直线导轨
传动方式 进口滚珠丝杆
钻孔孔径 0.1~3.175MM
钻孔深度 0.02-6.0mm
钻孔速度 180(孔/min)
控制方式 电脑控制
通信方式 RS-232/USB
操作系统 Windons 98/2000/XP/Vista/7/10
最小CPU配置 PⅢ-500MHz以上
最小内存配置 512MB
体积 750mm(L)×665mm(W)×1250mm(H)
重量 180kg
消耗功率 300 W
电源 220V/50HZ
防尘静音安全罩 金属安全罩、透明可视窗、气动撑柱、有效防止粉尘和噪音
支持软件 支持Protel99se、Altium Designer、CAD等常用EDA软件(支持所有pcb及gerber格式的文件)

产品亮点

  • 超强兼容:能兼容市面上大多数设计线路图软件,如:Protel 99SE、DXP、Altium Designer系列、Cam 350、Eagle、pads、proteus、Auto CAD等线路板厂通用Geber格式软件。
  • 定位技术:视觉识别自动原点定位,消除目测误差,定位更准确。
  • 操作自由:对电路板的制作过程,没有苛刻的顺序限制,适应不同用户操作习惯;操作简单,即使不懂PCB工艺亦可轻松制作出电路板。
  • 自动回位:可以从任意位置自动回到设定的零点。
  • 断点续雕:在雕刻中突然断电,自动重新获取系统加工原点,从任意百分比开始雕刻,或雕刻到某一百分比结束。
  • 虚拟加工:根据设定的参数,虚拟显示实际加工过程。
  • 实时显示加工路径:加工前首先显示所有加工路径,在加工过程中实时显示当前位置。
  • 任意区域选择雕刻:选择任意区域,进行雕刻。
  • 组合雕刻/自动选择刀具:选择两把雕刻刀,自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀,快速铣掉大块的空白区域。
  • 万能钻孔:使用固定铣刀挖出任意孔,减少了换钻头的次数。
  • 外形铣割:板子雕刻完成后进行外形铣割。
  • 智能主轴转速优化功能:根据刀具自动优化主轴转速,从而提高雕刻精度。

特殊功能

  • 视觉校正原点:配备高分辨率激光检测系统,保证每次开机复位后,机器的原点在同一位置,精确到0.01mm,保证取刀的可靠性。
  • 自动换刀系统:设备采用气动换刀高速主轴,高分辨率激光检测道具系统,一体式多种刀具库。加工PCB只要点击鼠标即可轻易完成,“傻瓜式”制作PCB。
  • 自动刀具选择:软件自动选择最适合的刀具参数,免除人工选择刀具参数的繁琐。
  • 七档调速:主轴电机可在0~80000rpm内任意设置转速,可根据线路板的复杂程度灵活调整加工速度。
  • 自带照明:工作主轴自带照明功能,更方便观察整个雕刻线路板过程。
  • 立体雕刻:软件可在安装刻字软件情况下雕刻出相应的凹凸字体。
  • 超限保护:安全可靠,XYZ双重限位保护,超限自停。
  • 工业吸尘系统:采用工业大功率低噪声吸尘器,迅速除去加工中产生的粉尘,消除对周边环境的影响,对使用者身体的伤害。同时在加工中保持覆铜板表面的清洁,利于用户观察加工的情况,采取必要的措施。

公司简介
1.远苏科技是国内领先的PCB雕刻机生产制造商,专注于国内外高端企业及学校客户的精密研发制板需求,提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机,只需很短的时间即可完美制作出所需的精密线路板,是广大大中小型企业及科研部门不可或缺的必备产品,本产品主要用于企业研发部门、大中专院校实训实验室及研究所;
2.对于企业的很多研发部门来说,研发一种板子外发加工打样,少则3到5天,多则8到10天甚至更久,严重影响研发速度,同时还存在很大的技术外泄的风险,而线路板雕刻机则可以完全解决您的问题,让您时时刻刻都可以将自己的想法雕刻出来,测试修改,而无需等待,深受广大客户的喜爱;
3.远苏PCB高精度线路板雕刻机可根据目前行业内绝大部分PCB设计软件设计的线路文件,自动快速精确的制作单双面板,用户只需要在计算机上完成PCB文件设计并将其导出成加工文件后,通过RS-232通讯接口传送给雕刻机的控制系统,雕刻机就会快速、自动的完成钻孔、雕刻、割边等工艺。

(4)PCB曝光机E60


产品概述:
用于在线路板制作过程中对于PCB板进行曝光。
主要功能:
该机采用智能数字控制,曝光时间更精确,并且该机体积小,结构紧凑,光源稳定,低电压仍可正常启动,波长与各感光材料吻合良好,能达到更好的曝光效果。

技术指标:
1、电源:220V                4、曝光时间:0~999秒
2、功率:16W                 5、晒版面积:300*210 mm
3、 光源:LED紫外光       6、体积:320*320*90mm

(5)字符丝印机S6

产品概述:
用于制板过程中对于PCB板字符的印刷。
主要功能:
1、适用于PCB字符印刷,手工操作。
2、手动易于调校,操作简单,准确可靠。
3、工作面积:320x440mm

(6)视频检测仪X60

产品概述:
用于对制作好的PCB进行视频放大检测,以便于达到最佳的制板效果。
主要功能:
图像传感器:200万像素,1/3INCH
有效像素:1600×1200
帧率:15
清晰度:最高超过800线(水平)
白平衡:自动
亮度控制:自动
颜色:彩色/灰度
镜像:支持左右/上下
OSD:英文/中文
图像保存:支持,根据分辨率不同,最高24幅(512M DDR)
图像对比:支持静态图像与动态图像1/2屏对比
边沿增强:支持
对比度:支持
色度:支持
十字光标:支持,多色
横线竖线:支持,多色,各两条,位置可移
数字降噪:支持
接口:VGA(RGB)720P/1024×768/1280×1024/1366×768 @ 60HZ
AV输出:高清520线
