快速PCB线路板制作方案 T30S
型号:T30S

产品配置:雕刻机TOP3030+电镀机T990+裁板机T345+曝光机B60+丝印机S60+视频检测仪X60+烘箱H60+配件包+耗材包

立即咨询
产品详情 联系我们
精电科技PCB制板方案
(300*300mm方案)
              本方案编号:T30S
方案配置:
裁板机:型号 T345 切割长度 345mm
雕刻机:型号 TOP3030 雕刻面积 300*300mm
过孔电镀机:T990 镀铜面积 340*340mm
PCB曝光机:型号B60
字符丝印机:型号S60
视频检测仪:型号X60
PCB烘箱:型号H60
放大镜:T100 放大倍数 10倍
配件:雕刻刀 1套/10把 雕刻钻1套/10把
耗材:覆铜板10片 规格:标配

天津远苏精电科技有限公司

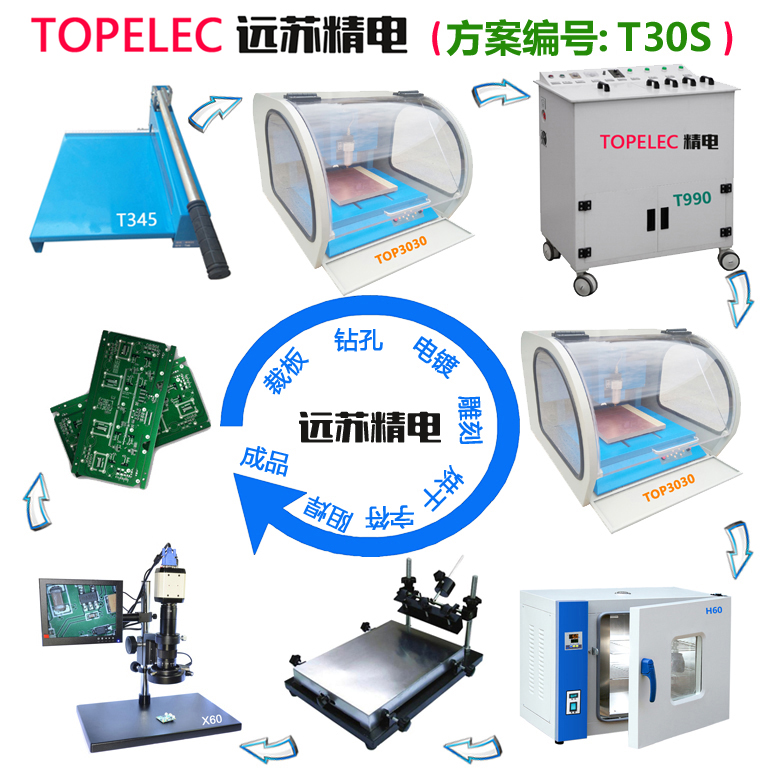

生产工艺及生产过程:
PCB雕刻制板工艺:(单面)
裁板-钻孔-雕刻-阻焊-字符-板面处理-检修-成品
PCB雕刻制板工艺:(双面)
裁板-钻孔-孔金属化-雕刻-阻焊-字符-板面处理-检修-成品


工艺目的:
裁板:将覆铜板通过精密裁板机裁成所需尺寸,一般比所需要尺寸多出来1CM边框。
钻孔:根据软件提示,将PCB板上所有的孔通过雕刻机钻出所需的孔。
孔金属化:用过孔电镀系统对PCB板上的孔进行金属化处理。
雕刻:用PCB雕刻机对覆铜板进行雕刻,雕刻出所需的线路。
阻焊:用曝光机对雕刻好的PCB板进行曝光,将曝光好的PCB板进行绿油阻焊。
字符:用丝印机对做好阻焊的PCB板进行字符的丝印。
烘干:对做好字符及阻焊的PCB板进行烘干,以便进行焊接。
板面处理:将雕刻好的线路板进行表面处理,便于焊接。
检修:通过放大设备处理表面细微金属碎屑,以便于达到最佳效果。



TOP3030雕刻机
产品概述: 精电科技是国内领先的PCB制板设备生产制造商,专注于国内外高端企业及学校客户的精密研发制板需求,提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。

技术参数

加工范围 单双面板
加工面积 300×300mm
Z轴行程 105mm
最小加工线径 4mil(0.1mm)
最小加工线距 4mil(0.1mm)
分辨率 0.02mil(0.5um)
工作速度 4.8m/min
主轴转速 0~60000r/min,无级可调速(设备工作过程中软件根据路径自动计算并优化主轴转速)
主轴功率 0.09kW(高速自冷主轴,持续工作8小时以上)
直线导轨 进口直线导轨
传动方式 进口滚珠丝杆(分辨率高达1um)
钻孔孔径 0.2~3.5MM
钻孔深度 0.01-3.5mm
钻孔速度 180(孔/min)
控制方式 电脑控制
通信方式 RS-232/USB
操作系统 Windons 98/2000/XP/Vista/Win7/Win8/Win10/Win11
最小内存配置 1GB
体积 630mm(L)×710mm(W)×450mm(H)
重量 130kg
消耗功率 350 W
电源 220V/50HZ
支持软件 支持Protel99se、DXP、Altium Designer、PADS、Eagle、Cadence、Proteus、CAM350、AutoCAD等常用EDA软件(支持所有pcb及gerber格式的文件)

产品亮

  • 自动原点定位:可以从任意位置自动回到设定的零点,重复精度更高。
  • 定位销与不对称定位技术:保证了定位的精确性与正确性。
  • 断点续雕:从任意百分比开始雕刻,或雕刻到某一百分比结束。
  • 虚拟加工:根据设定的参数,虚拟显示实际加工过程。
  • 实时显示加工路径:加工前首先显示所有加工路径,在加工过程中实时显示当前位置,便于观察。
  • 任意区域选择雕刻:选择任意区域,进行雕刻,可选择区域外或者区域内雕刻,可以局部雕刻。
  • 组合雕刻/自动选择刀具:选择两把雕刻刀,自动分配雕刻区域。在不影响雕刻精度的情况下选择一把大雕刻刀,快速铣掉大块的空白区域。
  • 万能钻孔:使用固定铣刀挖出任意孔,减少了换钻头的次数,可以锣异形孔,可以开槽,大大增加了pcb设计的多样性。
  • 外形铣割:板子雕刻完成后进行外形铣割,可以加工任意形状的pcb板。
  • 智能主轴转速优化功能:根据刀具自动优化主轴转速,从而提高雕刻精度。


雕刻机配套软件(快速线路板刻制系统软件)

快速线路板刻制系统软件由我公司自主开发,所见即所得的软件技术,告别了雕刻机软件过去复杂繁琐的G代码的时代。并拥有自主知识产权、软件著作权证书。

功能简介

1、放大、缩小功能,点击对应的按钮可以放大或者缩小视图界面。

2、顶层、底层按钮,可以快捷查看设计图的顶层和底层。

3、刀具:可自由添加刀具参数。

4、仿真:可脱机仿真运行,查看工作路径以及预估工作时间。

5、移动:可通过电脑控制机器移动,也可通过设备按钮控制移动。

6、操作:所有工作过程操作简便,所见即所得,上手快,无需专业知识即可轻松操作。

7、软件最下方实时显示光标所在坐标,线路板基本信息,加工剩余时间等信息。

8、运行、暂停、停止:工作过程中根据需要随时暂停、运行以及停止操作。

9、可在软件设置中设置工作完成后关闭雕刻机及计算机,方便无人值守时自动完成工作。

10、智能判断线路板类型:打开文件时,软件根据Gerber文件自动判断线路板类型,用户也可以手动修改。

11、坐标显示:鼠标移动到图形上的任意位置,都会在任务栏上显示出相应的坐标。

12、隔离:沿着需要留下的线路雕刻一圈,把线路单独分离出来。

13、隔离宽度:隔离后,PCB板已经可以使用,但大多数用户认为间距太小,不易焊接,这时候需要隔离宽度功能:用户可以根据实际需要,设置隔离宽度,铣掉周边0-20mm范围内的多余铜皮,便于焊接。

14、铣雕:把板面上不需要的铜皮全部铣掉。

15、万能割边:用户可以选择底层或者顶层割边,可以任意形状割边,异形割边。

16、自动关闭主轴:软件配备自动关闭主轴功能,只要当前指令完成,主轴就会自动关闭。

17、支持智能雕刻:有些线路板的线距比较小,常规0.4的雕刻刀无法操作,此时我们就可以使用智能雕刻,根据实际线路图的情况,选择0.1或0.2的刀具进行细雕刻。

18、智能挖孔:大于0.8的孔可以用挖孔刀一次性挖取。

19、支持仿真运行:虚拟加工,加工路径实时显示等功能;显示加工路径和加工实际、线路板详细信息;软件制作线路板时会显示制作路径、加工进度、板幅大小、主轴转速等。

20、使用简单:可以对化学腐蚀的板子进行钻孔、割边,对电路板的制作没有统一的顺序限制,适应不同用户的制板习惯。

21、设备随机附有吸尘设备,防止粉尘对环境的危害。

22、配备兼容性软件,兼容目前市面上主流EDA及pcb设计软件系统。

23、傻瓜式操作软件,所见即所得,清晰简洁,只需15分钟即可熟练操作设备。

24、设备发货随机附带视频教学光盘,专业技术工程师手把手教您使用设备。

25、设备配置快速线路板刻制系统软件,软件具有数据处理、存储和设备驱动功能。

26、设备具有超限保护功能,当X、Y、Z轴因操作不当超出行程范围时自动启动限位保护,避免操作不当对设备带来损坏。

27、设备自带LED照明,方便板面对位及观察操作过程。

28、防尘隔音外罩带有三面有机玻璃视窗,方便工作中从不同角度观察雕刻效果。

29、随机赠送配套学习教材,送电子书及纸质配套资料。

30、无人值守设备自动关机,自动关闭电脑。



T345裁板机
产品概述: 精电科技是国内领先的PCB制板设备生产制造商,专注于国内外高端企业及学校客户的精密研发制板需求,提供用于对覆铜板进行钻孔、雕刻、外形铣割的线路板雕刻机及相关设备。
________________________________________
技术参数
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
产品亮点
•    特制钢长寿命刀刃,耐用性强,独特的省力杠杆式设计,轻松切割各种厚板材。
•    流线型的外观符合人体工程学的设计。
•    配置水平对位功能,可以方便的切割固定形状的PCB板。
•    最大切割长度345mm,最大切板厚度3.5mm。
•    具有对位和固定标尺,精度更高,使用更方便。
•    防误伤安全装置,固定透明保护罩,既保证不会误伤手指,同时也可以清晰观查切板过程及切板质量。
________________________________________
产品用途
T345高精度裁板机主要用于PCB制板工艺过程中线路板的裁切工艺,流线型的外观设计,独特的省力杆设计及防误伤装置,让操作者能够安全轻松的裁板。




T990电镀机
产品概述: T990高精度专业过孔电镀机在PCB物理快速制板工艺中主要用于对线路板上的孔进行金属化处理。较常见用于双面线路板的制作。本机自带电镀件往复运动功能,将完成钻孔的覆铜板置于本机中,设置好相关参数,即可轻松完成金属孔化工艺。本工艺环保制板,对人体及环境无伤害,适合企业研发、院校教学及研究院所使用。

技术参数

最大板面 345*345mm
最小孔径 0.3mm
最大厚径比 2.5:1
定时范围 0-60min
摆动速度 0-60mm/s
额定功率 0.5kW
输出电流 0-15A
工作电压 220V/50HZ
外形尺寸 1260mm(L)×480mm(W)×1080mm(H)
重量 140kg

设备简介

1、设备具有五个槽位,槽体采用高强度耐酸碱材料一体整装。每个槽位配置恒温装置,采用耐腐蚀加热管,具有鼓气,自动恒温功能,气流量、工作时间及温度可预设,完工后自动提醒,操作简单方便,自动化程度高,贯孔导通率确保100%。对双面,多面线路板等非金属材料进行黑孔电镀、化学沉铜、再电镀加厚。

2、设备采用电镀液微循环系统:内置两套微孔发泡管和静音气泵,使电镀形成微循环,同时采用电镀往复运动,通过调速可控制电镀速速,从而提高过孔电镀的质量。

3、过孔工艺:黑孔采用环保的化学成分,液体可以通过节流阀回收循环利用,也便于设备定期的维护保养。

4、结构特点:万向滚轮,方便随意移动位置。机体储物槽设计,方便配件及工具存放。



产品亮点

  • 将前期处理集机身一体,机器自带黑孔,整孔微蚀,电镀,镀锡五槽,更方便操作。可靠性更强。
  • 采用新型环保黑孔化直接电镀工艺,不含传统的化学镀铜成分,取消甲醛和危害生态环境的化学物质,属于环保型产品。
  • 槽体采用耐酸碱材。不易受腐蚀。
  • 恒温装置采用钛加热管,能自动恒温。
  • 槽体工作时间、温度可预设。
  • 傻瓜式操作,自动化程度高,过孔导通率可达100%。
  • 电镀液微循环系统:内置两套微孔发泡管和静音气泵使电镀液形成微循环,提高过孔电镀的质量。
  • 电镀件往复运动功能:通过调速,可控制电镀速度。
  • 环保无污染:T990采用新型环保黑孔化直接电镀工艺,安全、可靠、高效。黑孔液不含有传统的化学镀铜成分,取消甲醛和危害生态环境的化学物质在配方中的使用,属于环保型产品。
  • 操作便捷:产品槽体采用耐酸碱材料,恒温装置采用钛加热管,能自动恒温,槽体工作时间、温度可预设,操作简易方便,自动化程度高,贯孔导通率100%。
  • 一体化的设计:使整机结构紧凑。
  • 密封式的设计:保证电镀液不受污染,保证电镀质量。

产品用途

T990过孔电镀机,又称孔化机,镀铜机,在PCB物理快速制板工艺中主要用于对线路板上的孔进行金属化处理。较常用于双面板线路板的贯孔沉铜工艺。将完成钻孔的覆铜板置于本机中,设置好相关参数,即可轻松快速的完成金属孔化工艺,机器带有加热,鼓气及电镀功能。




PCB曝光机E60


产品概述:
用于在线路板制作过程中对于PCB板进行曝光。
主要功能:
该机采用智能数字控制,曝光时间更精确,并且该机体积小,结构紧凑,光源稳定,低电压仍可正常启动,波长与各感光材料吻合良好,能达到更好的曝光效果。

技术指标:
1、电源:220V                4、曝光时间:0~999秒
2、功率:16W                 5、晒版面积:300*210 mm
3、 光源:LED紫外光          6、体积:320*320*90mm


字符丝印机S60

产品概述:
用于制板过程中对于PCB板字符的印刷。
主要功能:
1、适用于PCB字符印刷,手工操作。
2、手动易于调校,操作简单,准确可靠。
3、工作面积:320x440mm









视频检测仪X60

产品概述:
用于对制作好的PCB进行视频放大检测,以便于达到最佳的制板效果。
主要功能:
图像传感器:200万像素,1/3INCH
有效像素:1600×1200
帧率:15
清晰度:最高超过800线(水平)
白平衡:自动
亮度控制:自动
颜色:彩色/灰度
镜像:支持左右/上下
OSD:英文/中文
图像保存:支持,根据分辨率不同,最高24幅(512M DDR)
图像对比:支持静态图像与动态图像1/2屏对比
边沿增强:支持
对比度:支持
色度:支持
十字光标:支持,多色
横线竖线:支持,多色,各两条,位置可移
数字降噪:支持
接口:VGA(RGB)720P/1024×768/1280×1024/1366×768 @ 60HZ
AV输出:高清520线


PCB烘箱H60


产品概述:
用于在线路板制作过程中对于PCB板进行烘干。
技术指标:
(1)有效工作台面积 340mmX325mmX320mm
(2)控温范围        室温+10---250°C
(3)恒温波动度      ±1°C
(4)定时范围        1—9999min
(5)电源电压        220V/50Hz
(6)输入功率        550W
